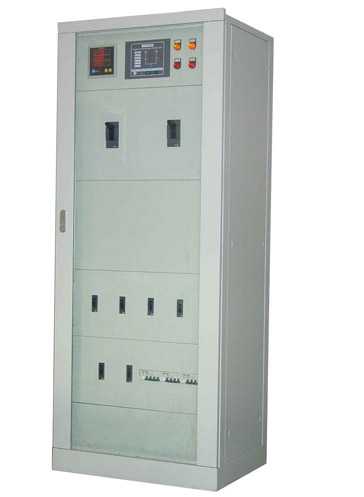

配電柜
質量要求
1．主控項目
?。?）柜（盤）的試驗調整結果必須符合施工規范規定。
?。?）柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門與框架的接地端子間應用裸編織銅線連接，作好標識。
?。?）盤面標志牌、標志框齊全、正確、清晰。
（4）柜（屏、臺）箱（盤）間線路的線間、線對地間絕緣電阻值，饋電線路必須大于0.5МΩ；二次回路必須大于1МΩ；
2．一般項目
（1）柜、屏、臺、箱、盤相互間與基礎型鋼應用鍍鋅螺栓連接且防松零件齊全。
?。?）配電箱（盤）安裝應符合下列規定：
箱盤內配線整齊，無鉸接現象。導線連接緊密，不傷芯線不斷股。墊圈下螺線兩側壓的導線截面積相等。同一端子上導線連接不多于2根，防檢墊圈等零件齊全?；芈肪幪?hào)齊全，標識正確。
箱盤內開關靈活可靠。帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s。
照明箱、盤內分別設置零線（N）和保護接地線（PE）匯流排。?箱（盤）不采用可燃材料制作，箱盤涂層完整。
箱位準確，安裝牢固，部件齊全。箱體開孔與導管管徑適配。暗裝配電箱箱蓋緊貼墻面。
垂直允許偏差1.5‰，底邊距地1.5m 。
