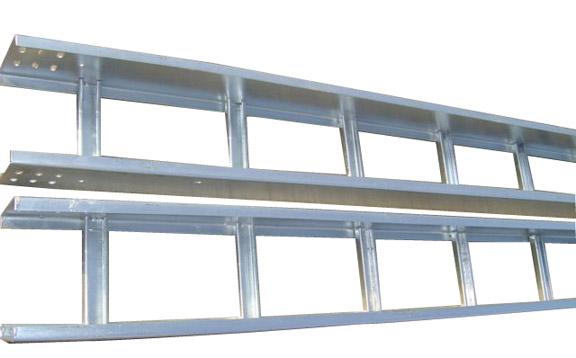

1、支架安裝

　　管件支架固定均勻

　　鍍鋅絲桿支架

　　工藝說明：橋架在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三通500mm以內應設置固定點。800mm及以上橋架的水平彎頭應加支架。橋架安裝應順直，水平偏差不大于10mm橋架接縫處應平齊，無錯臺，接縫處要嚴密。橋架支吊架水平間距為：1.5—3m；在圖紙上排好吊桿的間距，支架間距要均勻，固定螺栓外露絲長度不能過長，以不超過型鋼支架的邊長為準，支架的朝向要一致，在轉彎處設置防晃支架。

　　豎井垂直橋架安裝示意圖

　　垂直橋架安裝

　　工藝說明：敷設在電氣豎井內的電纜梯架或托盤，其固定支架不應安裝在固定電纜的橫擔上，因單獨焊接角鋼支架，用M8螺栓將橋架固定在角鋼上，支架間距不大于2m。在橋架外，沿橋架全長敷設不小于Φ8的圓鋼或-25×4鍍鋅扁鋼接地母線，每個支架和接地母線可靠跨接，接地母線刷黃綠相間油漆。

　　2、橋架連接

　　橋架連接示意圖

　　橋架接地連接

　　工藝說明：金屬梯架、托盤或槽盒本體之間的連接應牢固可靠，與保護導體的連接應符合下列規定：梯架、托盤和槽盒全長不大于30m時，不應少于2處與保護導體可靠連接；全長大于30m時，每隔20m～30m應增加一個連接點，起始端和終點端均應可靠接地；除鍍鋅橋架外，相鄰段橋架之間應采用不小于4mm?軟銅線做接地跨接。

　　3、室外橋架安裝

　　屋面橋架安裝高度

　　防水型橋架

　　工藝說明：室外安裝橋架安裝高度不能低于積雪、積水高度，同時考慮選用防水型蓋板，橋架下要有流水孔，進出室外橋架、線槽，室內須高于室外，防止雨水流入室內。

　　4、橋架補償裝置

　　橋架伸縮節

　　伸縮節設置獨立支架

　　工藝說明：直線段鋼制電纜橋架長度超過30m、鋁合金或玻璃鋼制電纜橋架長度超過15m應用伸縮連接板連接；橋架經過建筑物的變形縫(伸縮縫、沉降縫)時，橋架本身應斷開，留50mm寬的縫隙，橋架倆側設置“伸縮連接板”（其螺栓固定孔為長條狀），并與橋架側邊的連接螺栓在安裝時不要擰緊以適應托盤梯架縱向伸縮；并用截面積不小于4mm?的跨接線做接地連接。

　　5、橋架與導管連接

　　橋架鎖母安裝

　　橋架與剛性導管連接

　　橋架軟管連接

　　工藝說明：橋架與導管連接，應采用鎖母固定；除接設備和燈具外，不得使用金屬或非金屬柔性導管。采用金屬軟管與橋架連接時應使用專用接頭。導管使用鍍鋅鋼管或焊接鋼管必須按照導管接地要求與橋架之間進行接地跨接。

　　6、橋架內防火封堵

　　防火封堵

　　橋架頂板防火板封堵

　　工藝說明：穿越樓層或設備的貫穿孔洞，應先順直電線電纜，將鋼架或鋼網固定在孔洞下端，刷阻火涂料，防火包碼放厚度不得低于樓板厚度，上部可根據現場要求加蓋板、防火泥或其它防火裝飾物(不得采用木板或其它易燃物作為支架或蓋板)。并由土建在橋架穿樓板處做50mm-100mm寬，不低于50mm高的擋水線。

　　防火棉封堵

　　工藝說明：新型防火封堵材料——防火棉（硅酸鋁纖維又叫陶瓷纖維，俗稱防火棉）。打開橋架，查看橋架內空隙大小，若橋架內空隙較大，可在底部用鐵絲纏繞線纜，形成底托，根據橋架內部空隙的大小裁剪出合適大小的防火棉，先大后小塞緊塞實，將大塊防火棉塞入橋架內樓板處線纜較大的空隙，將小塊防火棉塞入較小的空隙，防火棉要塞緊、塞實，保證橋架內上下無空氣的流通，厚度不應小于樓板的厚度。

　　橋架穿墻封堵

　　工藝說明：在電纜穿過墻壁的孔洞處，應按設計要求用防火堵料密實封堵。封堵應嚴實可靠，不應有明顯的裂縫和可見的孔隙，孔洞較大者應加耐火襯板后再進行封堵。加工方正、尺寸合適一致、油漆均勻的蓋板封蓋住。

　　7、橋架預埋件

　　橋架預埋應用

　　成品效果

　　工藝說明：根據放線定出的位置，埋件四邊都有2個固定埋件的螺絲孔，用自攻釘釘在模板上固定。等電位扁鐵同樣打兩孔折90度固定在橋架預埋件旁邊。等鋼筋鋪完，再次檢查固定埋件，確保利用率在99%以上。預埋件在剪力墻位置時，定好位置后，鋼筋和預埋件點焊固定，合模之前再次檢查，預埋件是否偏位。拆模之后，清理自攻釘和預埋件里面硬質泡沫板，根據層高定做橋架橋架一半長度，連接片連接固定。
