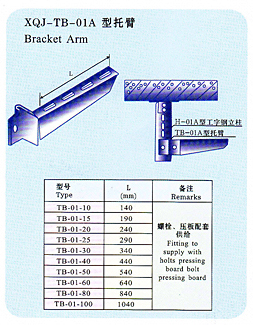

xqj-tb-01a型托臂
金屬線槽敷設時。
以下情況需要設置支架或吊架：
線槽接頭處；每間距 3m處；離開線槽兩端出口 0.5m處；轉彎處。
金屬電纜橋架及其支架全長應不少于2處與接地(PE)或接零(PEN)干線相連接。
橋架和線槽穿過防火墻體或樓板時，纜線布放完成后應采取防火封堵措施。
電纜橋架在我國應用已有幾十年。一個工程項目中，比起造價昂貴、技術含量高度的材料設備，橋架顯得很不起眼，但它卻是整個工程中不可缺少的部分。下面就給您介紹一下電纜橋架的選擇、安裝施工要求和規范
電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。
常用電纜橋架型式及品種的選擇
電纜橋架類型選擇
一類是電纜托盤，電纜托盤具體又分為有孔托盤、無孔托盤和組裝式托盤三種，具體定義可以參考工程建設標準化協會標準《CECS31:2006鋼制電纜橋架工程設計規范》，散熱性能和機械保護性居中等，電纜托盤特別適合于現場靈活組裝。
第二類是電纜梯架，通風散熱性能好，機械保護性差。
第三類是槽式電纜橋架，散熱性能差，但機械保護性好，能有效的防護外部有害液體和粉塵的侵入，電磁屏蔽效果也佳。
電纜橋架材質選擇
按照材料劃分，電纜橋架主要有鋼制、玻璃鋼和鋁合金這幾種。
鋼制電纜橋架使用面廣、量大，適用于大部分環境條件。
玻璃鋼電纜橋架所具有的特點是質量輕，比重僅為碳鋼的1/4；耐水性和耐腐蝕性好，適合化工廠。
鋁合金電纜橋架重量輕，由于鋁、鋼比重不同按重量計算，鋁鋼之比約為1：3。鋁合金電纜橋架外形尺寸、荷載特性均與鋼質橋架基本相近。
